  • Обзор распаковки: RG-EG105G-P; RG-RAP2200(E); RG-EAP602); RG-ES205GC-P

В данном обзоре рассмотрены следующие продукты Ruijie Reyee:

  • Маршрутизатор с функциями PoE: Reyee RG-EG105G-P
  • Управляемый коммутатор 2 уровня с функциями PoE: Reyee RG-ES205GC-P
  • Двухдиапазонная высокопроизводительная MU-MIMO точка доступа: Reyee RG-RAP2200(E)
  • «Уличная» двухдиапазонная точка доступа: Reyee RG-EAP602

Характеристики и комплектации устройств.

RG-EG105G-P

PoE маршрутизатор Reyee RG-EG105G-P имеет металлический корпус в настольном исполнении, оснащен 5-ю Ethernet-портами 1 Гбит/с (1 WAN-порт и 4 LAN-порта, порт LAN3 может использоваться как WAN2 для создания отказоустойчивого подключения), имеет поддержку PoE 802.3af/at (PoE+) на LAN портах. Устройство также работает в качестве основного контроллера сети и позволяет управлять другими устройствами Reyee. RG-EG105G-P может использоваться как в качестве основного маршрутизатора, так и коммутатора с контроллером сети. Устройство поставляется в картонной упаковке, на которой имеется основная информация об устройстве.

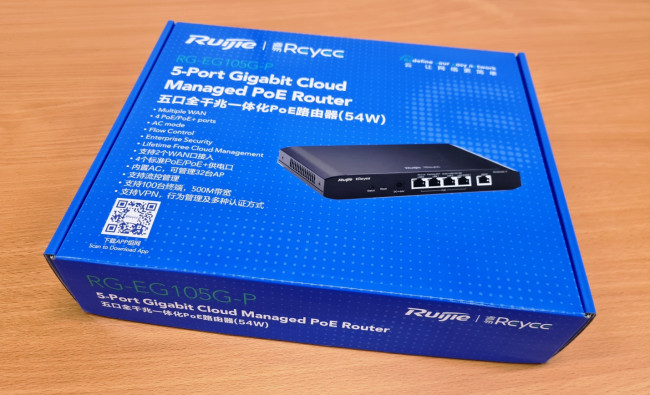

Рисунок 1. Коробка маршрутизатора Reyee RG-EG105G-P.

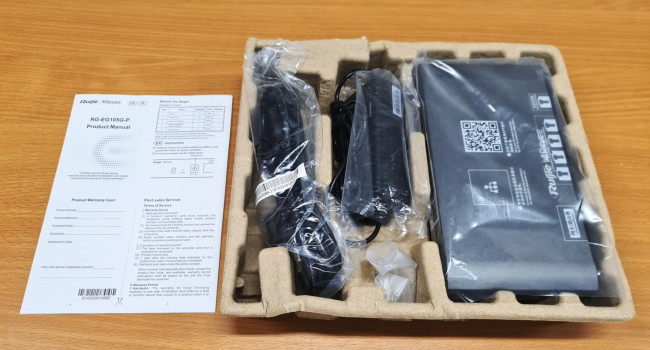

Рисунок 2. Распаковка Reyee RG-EG105G-P.


В комплект поставки входят маршрутизатор блок питания, кратное руководство пользователя и комплект настольных ножек для корпуса. Также корпус имеет крепления для установки на стену. На обратной стороне устройства имеется QR код для быстрого подключения маршрутизатора к «облачной» системе управления. Кроме «облака» естественно есть полноценное локальное управление всеми функциями сети.

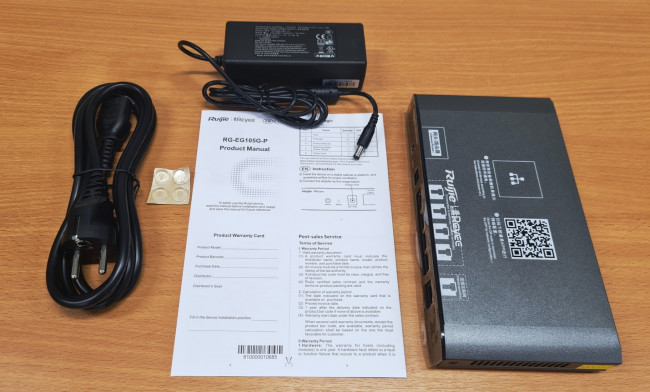

Рисунок 3. Комплектация Reyee RG-EG105G-P.


Маршрутизатор имеет 1 WAN порт и 4 LAN/PoE порта. На передней панели также расположена кнопка перезагрузки и сброса. Блок питания имеет следующие характеристики: 54В/1.11А.

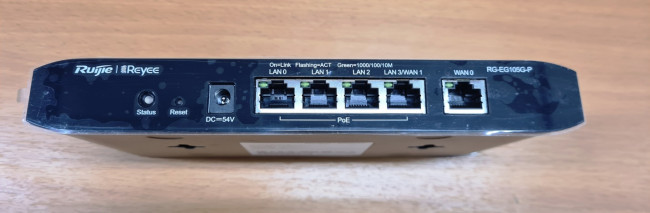

Рисунок 4. Передняя панель и порты маршрутизатора Reyee RG-EG105G-P.


Управляемый PoE коммутатор 2 уровня Reyee RG-ES205GC-P имеет поддержку стандарта 802.3af/802.3at на 4 портах (макс. мощность до 30 Вт на порт, PoE-бюджет: 54 Вт). Устройство поставляется в простой картонной упаковке, на которой имеется базовая информация об устройстве.

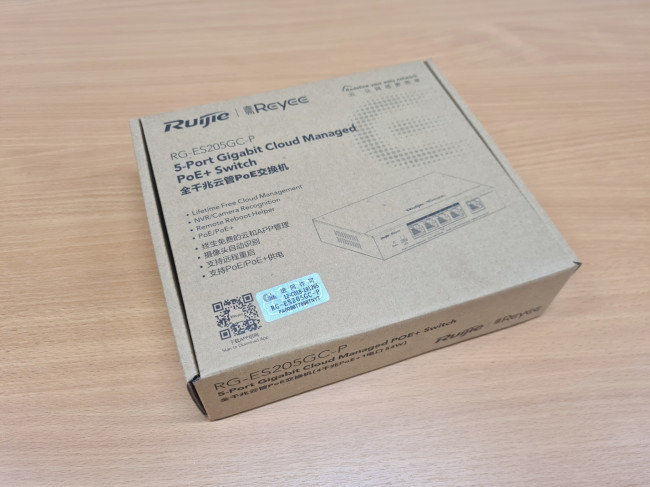

Рисунок 5. Коробка коммутатора Reyee RG-ES205GC-P.

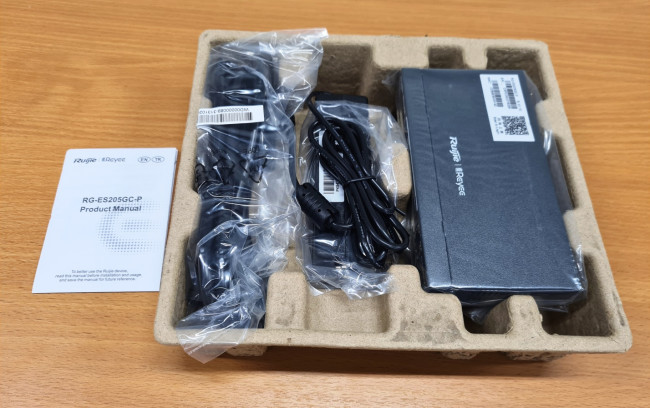

Рисунок 6. Распаковка Reyee RG-ES205GC-P.


В комплект поставки входят коммутатор, блок питания 54В/1.11А и краткое руководство пользователя. Также, как и на маршрутизаторе, на наклейке с серийным номером есть QR код для быстрой адаптации устройства.

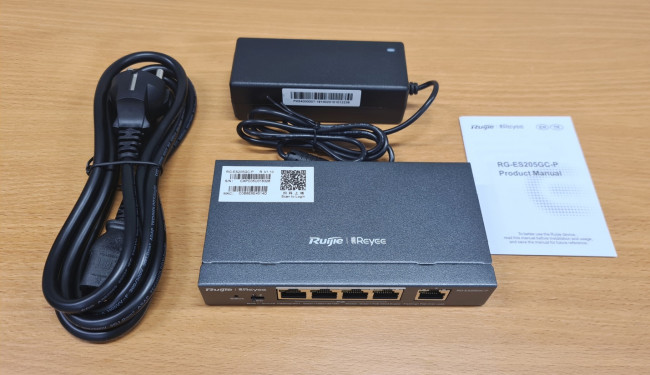

Рисунок 7. Комплектация Reyee RG-ES205GC-P.

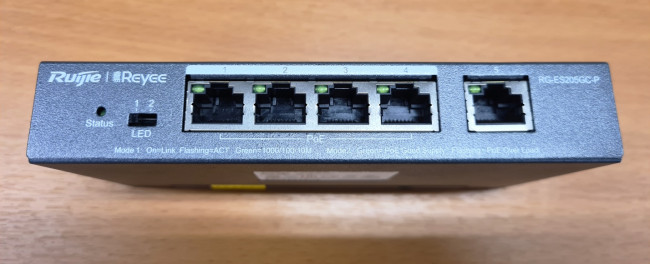

Рисунок 8. Передняя панель и порты Reyee RG-ES205GC-P.


Точка доступа Reyee RG-RAP2200(E) представляет собой современное двухдиапазонное MU-MIMO устройство, работающее в частотных диапазонах 2400–2483,5 МГц MIMO 2x2 и 5150–5875 МГц MIMO 2x2 и поддерживающее стандарты беспроводной связи 802.11a/b/g/n/ac/Wave1/Wave2.

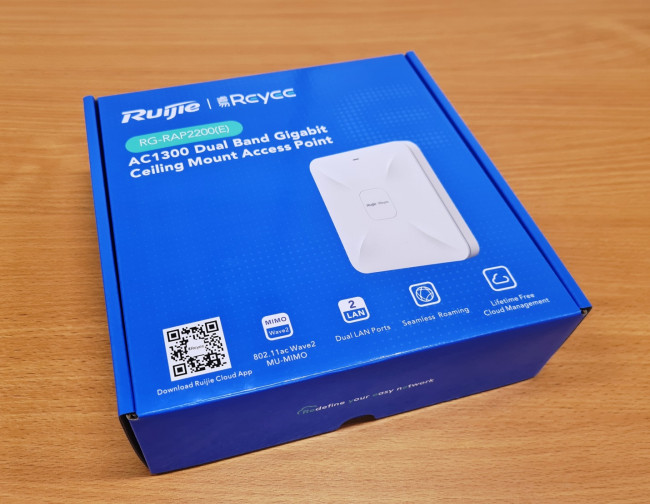

Рисунок 9. Коробка точки доступа Reyee RG-RAP2200(E).


В комплектацию точки доступа входят само устройство, комплект креплений на потолок или стену, и краткое руководство. Блок питания в комплект не входит. Предполагается, что для этого будет использоваться PoE коммутатор или маршрутизатор. Тем не менее, есть возможность также использовать внешний блок питания 12 вольт со стандартным разъемом 5,5 мм.

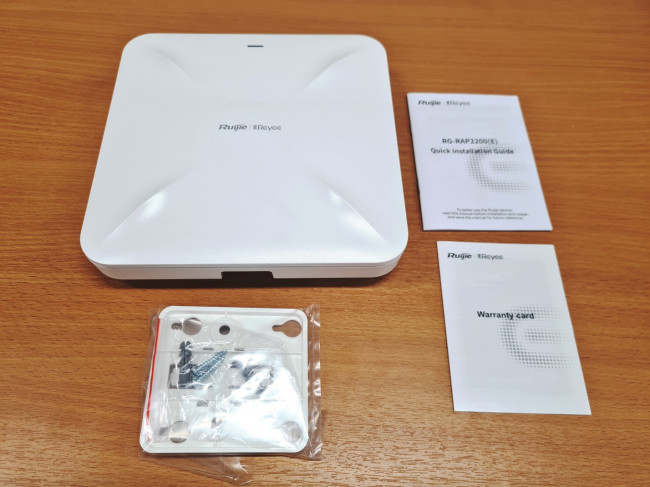

Рисунок 10. Комплектация Reyee RG-RAP2200(E).


Точка доступа имеет два сетевых порта 1 Гбит. Основной порт предназначен для подключения к сети и PoE, второй порт (без PoE) может использоваться для подключения дополнительных сетевых устройств (например, видеокамеры) или дальнейшего сегмента сети. Рядом с сетевыми портами расположены кнопка сброса/перезагрузки и разъем для блока питания 12 В. Как и для всех устройств Reyee, имеется QR код для быстрой адаптации.

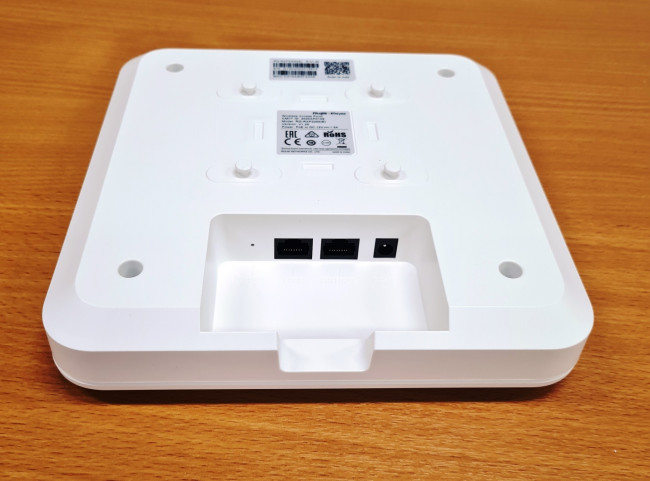

Рисунок 11. Нижняя панель и порты точки доступа Reyee RG-RAP2200(E).


RG-EAP602

Последнее из тестируемых на данном этапе устройств – «уличная» точка доступа Reyee RG-EAP602. Она предназначена для работы в частотных диапазонах 2400–2483,5 МГц MIMO 2x2 и 5150–5875 МГц MIMO 2x2 и поддерживает стандарты беспроводной связи 802.11a/b/g/n/ac. Точка может получать питание PoE 802.3af/at или использовать внешний блок питания 12В 1.5А. RG-EAP602 имеет достаточно большие размеры и поставляется в «индустриальной» упаковке с минимумом информационных надписей.

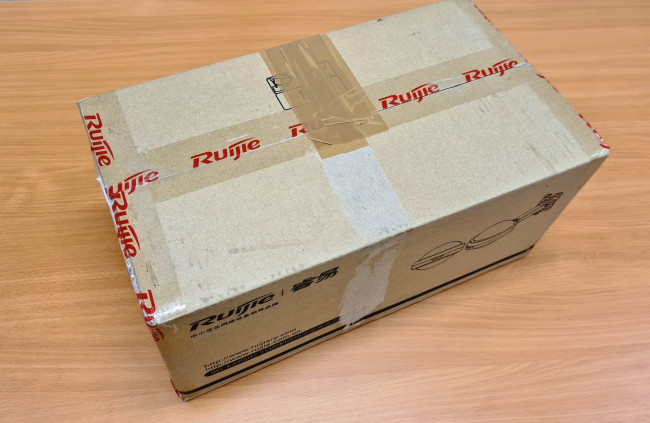

Рисунок 12.Коробка «уличной» точки доступа Reyee RG-EAP602.

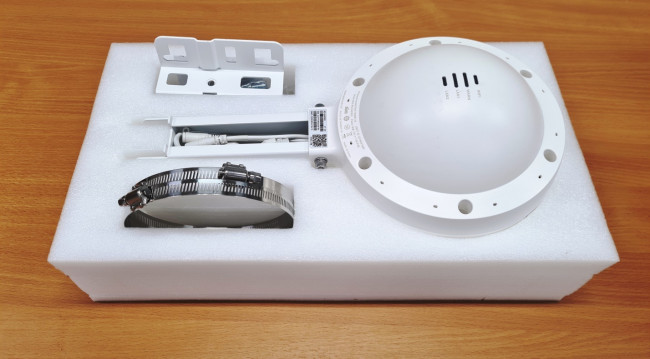

Рисунок 13.Распаковка Reyee RG-EAP602.

В комплектацию входят сама точка доступа, набор креплений на стену или мачту и краткое руководство пользователя. Поскольку устройство предназначено для эксплуатации вне помещений, все порты и кнопка сброса выведены в виде кабелей. Также, как и для точки доступа RG-RAP2200(E), имеется два сетевых порта (основной LAN/PoE и дополнительный), кнопка сброса/перезагрузки и разъем для блока питания 12В. Блок питания в комплект не входит.

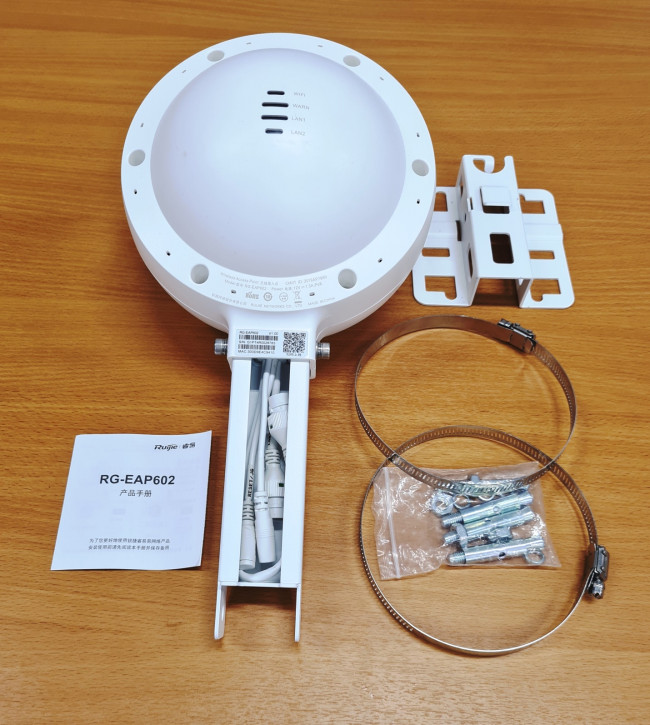

Рисунок 14. Комплектация и кабели подключения Reyee RG-EAP602.
